HXPnR- H系列单极组合式滑触线

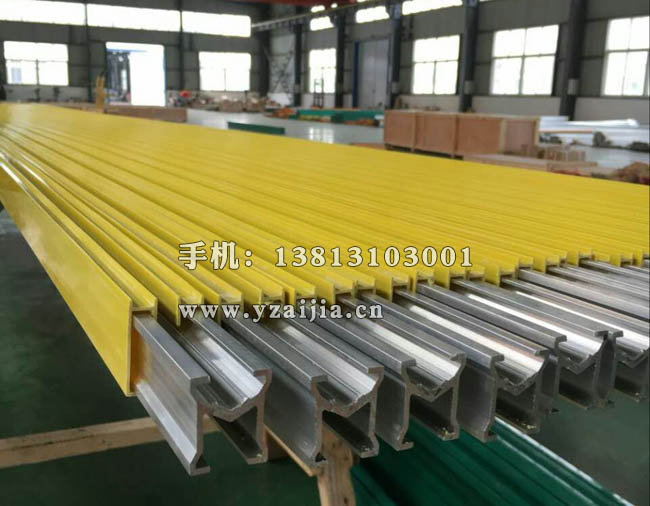

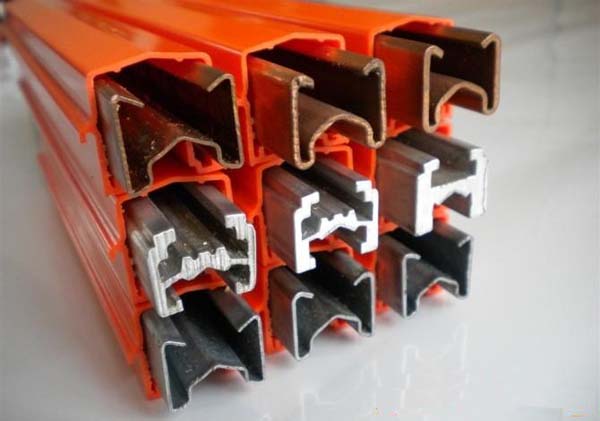

HXPnR- H系列单极组合式滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。

HXPnR-H、HXPnR-H B 系列单极组合式滑触线
型号规格	滑触线截面尺寸(mm)			载流量 (A)	适配外置式集电器
型号规格	A	B	C	载流量 (A)	适配外置式集电器
HXPnR-H-150/200	26.5	20.0	7.0	200	HJD-200
HXPnR-H-250/400	42.0	32.5	10.0	400	HJD-400 HJD-200
HXPnR-H-400/600	42.0	32.5	10.0	600	HJD-600 HJD-400
HXPnR-H-500/800	42.0	32.5	10.0	800	HJD-800 HJD-600
HXPnR-H-700/1000	42.0	32.5	10.0	1000	HJD-1000 HJD-600
HXPnR-H-900/1250	42.0	32.5	10.0	1250	HJD-1250 HJD-800
HXPnR-H-1500/2000	65	50	12	2000	HJD-1000 HJD-1250
HXPnR-H-2000/2500	85	60	15	2500	HJD-1250 HJD-1000
HXPnR-H B -1600/2000	91.7	55	15.6	2000	HJD-1000C HJD-1250C
HXPnR-H B -2500/3000	91.7	55	15.6	3000	HJD-1500C HJD-1250C
注：1、滑触线标准长度：6m。 2、HXPnR-H与HXPnR-H B 以及HXPnR-H A 性能相同，几何形状和集电方式不同。 3、HXPnR-H型有铝合金和铜体两种材料的滑线。
